1. Входной транспортер
2. Упаковочная машина
3. Электрическая система управления
4. Пневматическая система
5. Печь термоусадки
6. Конвейер выходной

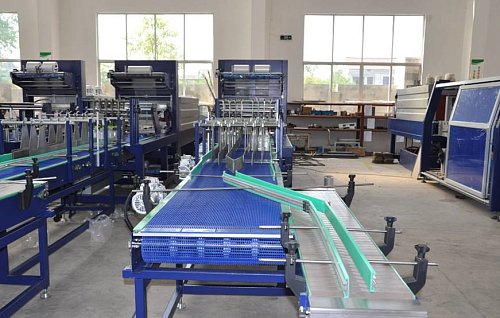

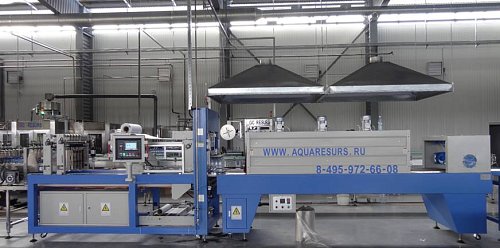

Автоматический высокоскоростной группиратор-термоупаковщик разработан для формирования группы бутылок (пакета) и упаковки его в термоусадочную пленку. Он сочетает в себе простоту конструкции и высокую производительность.
Уникальная конструкция упаковщика отличается тем, что бутылки двигаются по транспортеру безостановочно с кратковременной задержкой потока пневмоуправляемыми двойными дверными створками для формирования пакета.
Поток бутылок, заходя в упаковщик, разделяется пластинами на необходимое число рядов. Бутылки упираются в дверцы, которые разделяют потоки на необходимые по размеру пакеты бутылок и отделяют сами пакеты на необходимую дистанцию.
Далее бутылки идут по транспортеру, подталкиваемые сзади рейкой и уплотняясь боковыми направляющими. Рейка проталкивает пакет бутылок через мостик на обмотку пленкой. Термонож одновременно производит спаивание и отрезание пленки.
Пленка подается с двух рулонов (верхнего и нижнего). Сформированный пакет удерживается прижимной пластиной в ожидании следующих сгруппированных бутылок. Эти бутылки проталкивают запаянный пакет в термотоннель, а сами останавливаются прижимной пластиной в ожидании следующих бутылок.
В термотоннеле под действием температуры происходит термоусадка пленки по форме пакета. На выходе готовый пакет охлаждается вентиляторами.
