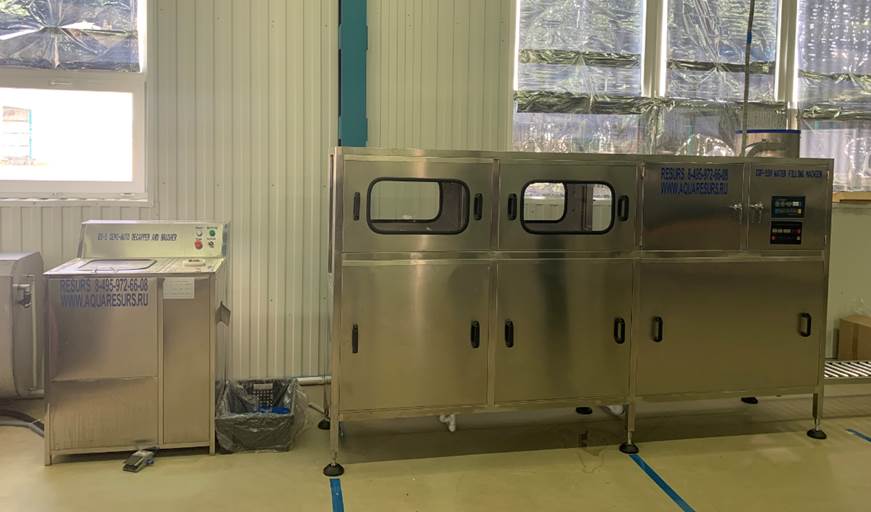

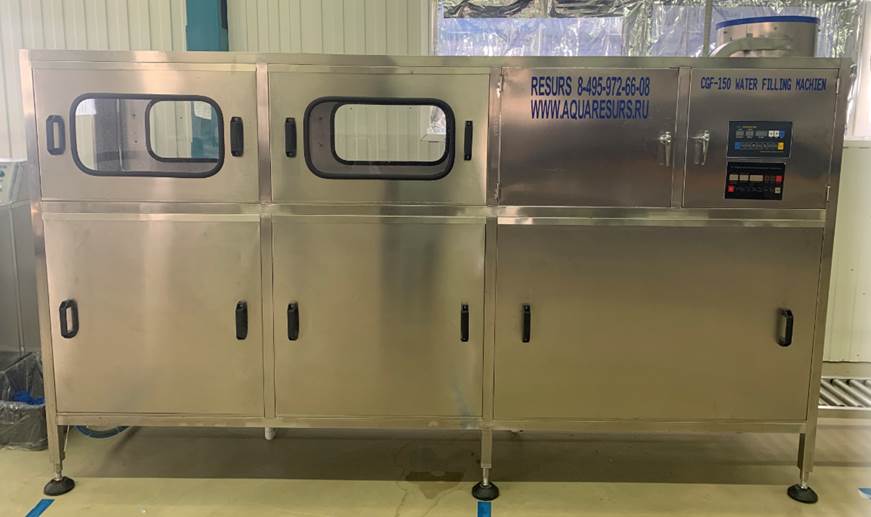

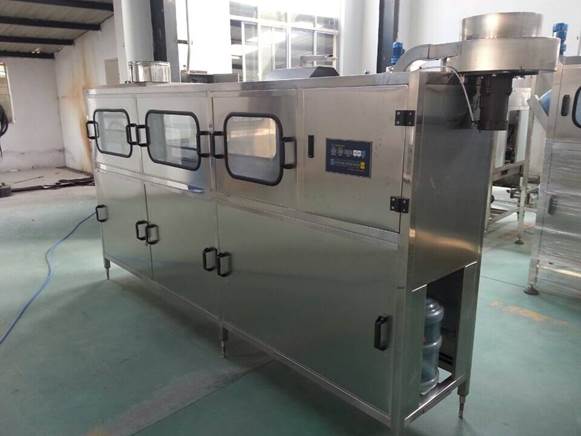

Основными частями станка являются:
- главный привод с цепным конвейером
- мойка
- система наполнения
- система ополаскивания
- механизм переворота
- система розлива
- система укупоривания бутылей
- выгружной конвейер
• Главный привод предназначен для перемещения бутылей из одной позиции в другую. Он состоит из цепного конвейера с каретками, направляющих цепи, электрического двигателя, редуктора.
• Мойка предназначена для автоматической санитарной обработки внутренней поверхности бутылки.
• Она включает в себя ванну санитарной обработки с насосом и системами подачи моющего раствора и подачи его в зону мойки бутылей.
• Система ополаскивания предназначена для окончательного ополаскивания бутылей чистой водой. Она состоит из насоса и системы подачи воды.
• Механизм переворота предназначен для перемещения с цепного конвейера и доставки их в зону розлива.
• Система розлива предназначена для заполнения по уровню водой бутылей и ополаскивания пробок. Она состоит из разливной головки и системы управления подачей воды.
• Система укупоривания бутылей предназначена для ориентированной подачи пробок в зону укупоривания, а так же закрывания бутылей. Она состоит из ориентатора пробок с бункером, направляющего лотка для подачи пробок и пневмоцилиндра для закрывания бутылей.

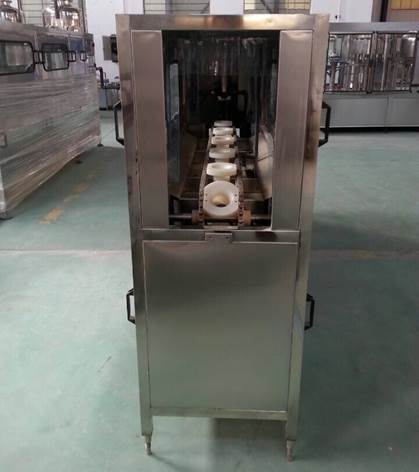

• Выгружной конвейер служит для перемещения наполненных бутылей из зоны розлива в зону закрывания с последующим их выгрузкой.
