Составными частями триблока являются:
-

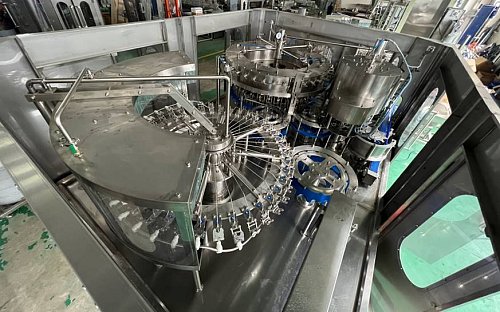

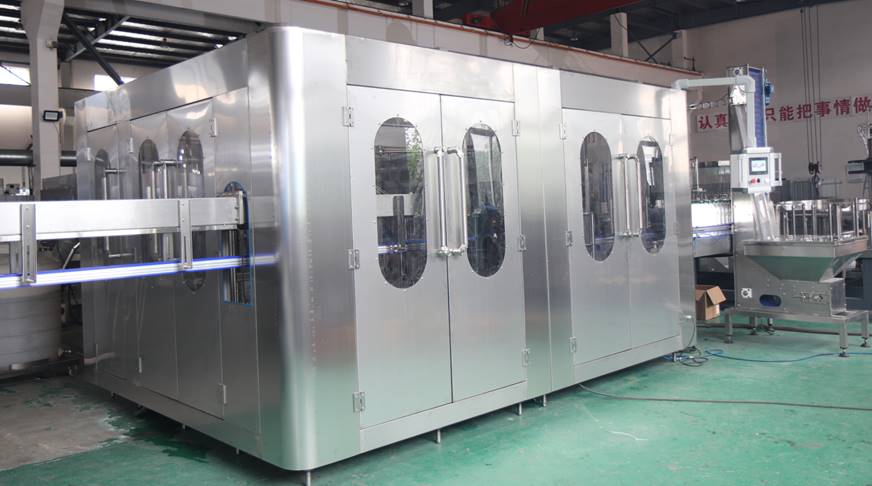

Каркас триблока с ограждением, внутри которого расположен рабочий стол с размещенными на нем блоками машины. В нижней части машины размещен электропривод и приводные узлы для блоков ополаскивания, розлива и укупоривания.
-
Блок ополаскивания
-
Блок розлива (изобарический)
-
Блок укупоривания резьбовой пластиковой пробкой
-

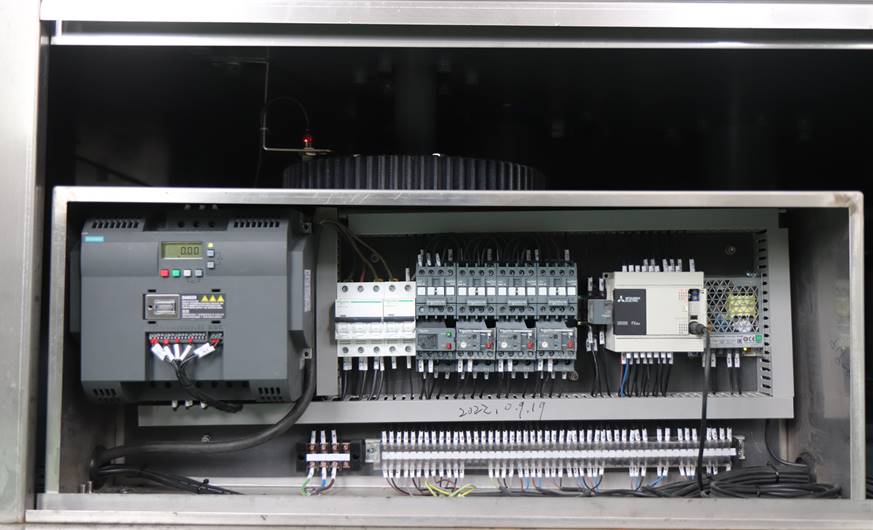

Шкаф управления

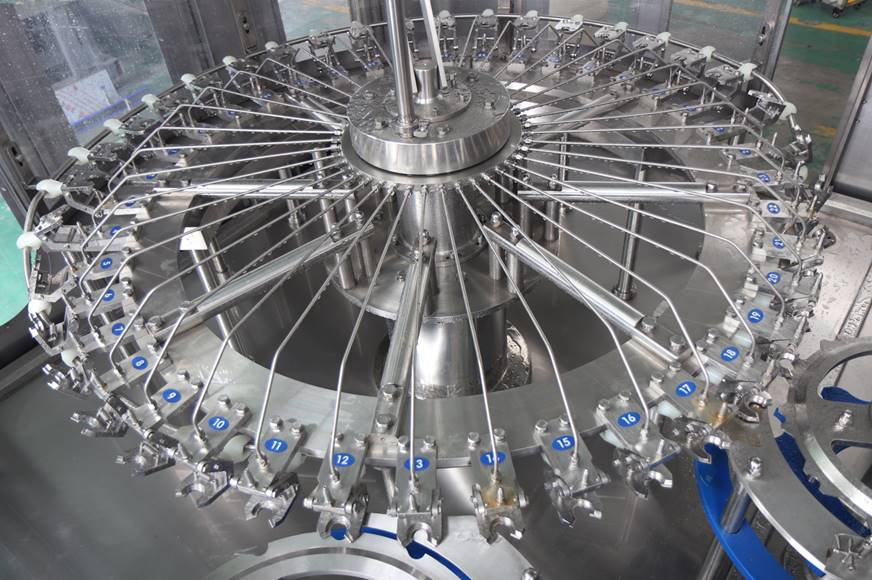

Ополаскивание бутылок
Бутылки подаются воздушным конвейером в триблок розлива, захватываются приемной звездочкой и передаются на блок ополаскивателя.
Держатель ополаскивателя захватывает клещами горловину бутылки и перемещает бутылку по кругу, переворачивая при этом бутылку вверх дном. При прохождении зоны мойки производится ополаскивание внутренней части бутылки чистой водой. После ополаскивания и стекания жидкости бутылка снова возвращается в положение «дном вниз».
После этого держатель ополаскивателя передает бутылки на промежуточную звездочку, с помощью которой они перемещаются в машину розлива. Продолжительность ополаскивания определяется настройками оборудования.

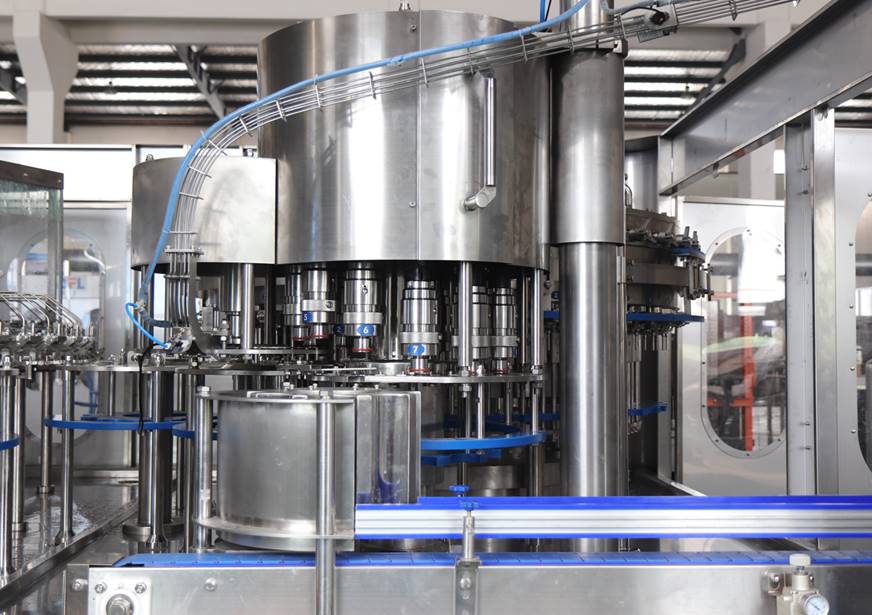

Блок розлива
Чистые бутылки с помощью промежуточной звездочки передаются на подъемные вилки машины розлива, и точно позиционируются под разливочной головкой.
Бутылка поднимается и опускается вилкой. Головки наполнения открываются и последовательно осуществляются следующие операции: впрыск углекислого газа в бутылку; наполнение; сброс избыточного давления. После окончания процесса наполнения бутылки перемещаются в следующую промежуточную звездочку для передачи в укупорочный блок.
Блок укупора
Система «pick-and-place» укупорочной машины снимает с пробкопровода пробку и перемещает ее по столу. Синхронно движущиеся поворотные укупорочные головки, опускаясь, захватывают крышки и фиксируют их в укупорочном венчике. Одновременно с этим промежуточная звездочка подает под укупорочную головку очередную бутылку. При этом укупорочные головки совершают вращательно – поступательное движение, производится накручивание пробки на горлышко бутылки и, далее, передача бутылки на разгрузочную звездочку, и в заключение установка ее на конвейерную ленту для транспортировки на следующую операцию. Перемещение головок в вертикальном направлении осуществляется кулачковым механизмом.

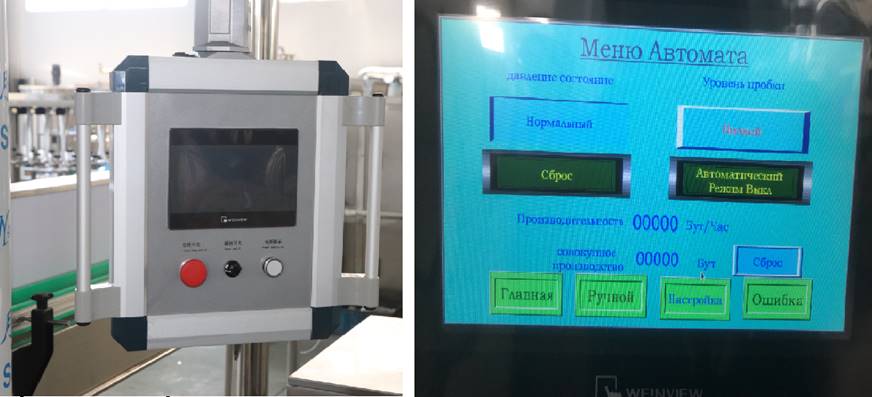

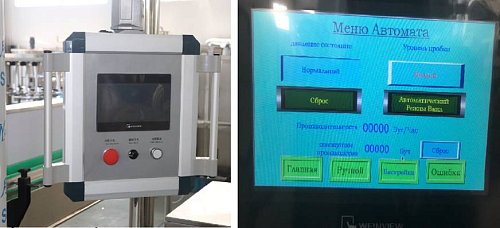

Управление Touch screen
Управление машиной осуществляется при помощи touch screen с русифицированным меню, что значительно облегчает и упрощает работу оператора.

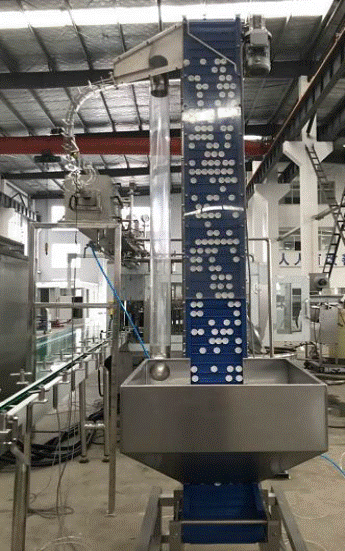

Автоматический загрузчик пробок
Служит для автоматической подачи пробки по сигналу с датчика наличия пробки.
